Artikelbeschreibung
Produkt-Nr.: 85060
- Bauart:
- Simplex
- Material:
- Standard
- Norm:
- ISO 606 BS (DIN 8187)
- Eigenschaften:
- Verschleißfest
Produktbilder sind nur exemplarisch und können vom tatsächlichen Produkt abweichen.
Lieferzeit für Lagerware: Standardverpackungen 3–5 Tage, Meterware gem. Auftragsbestätigung
Technische Daten

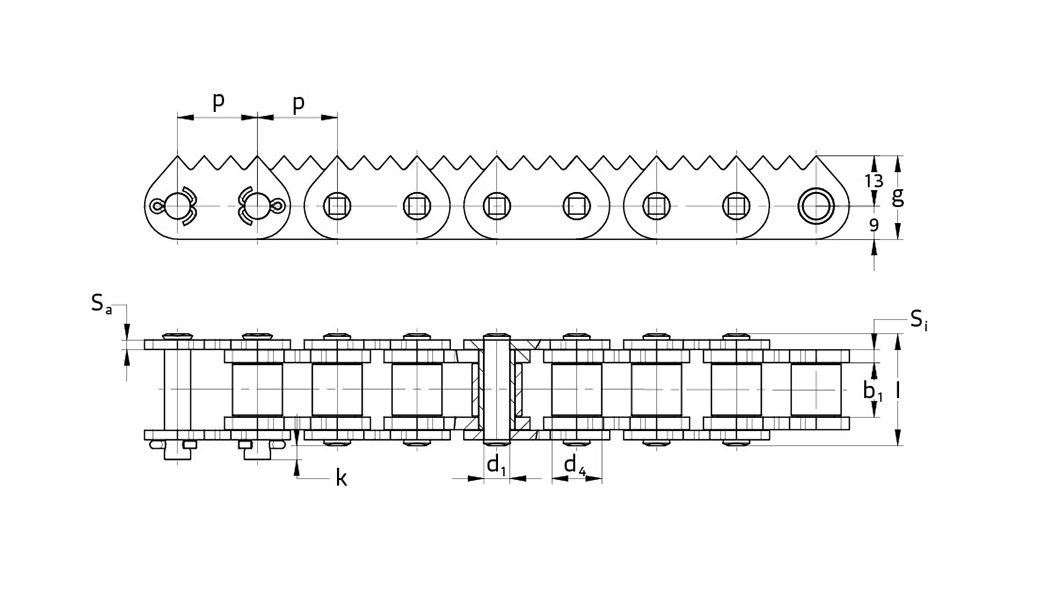

Baugrößen nach internationalem Standard ISO 606 BS (DIN 8187)
| Teilung [mm]: | p | 19,05 (0,75") |
|---|---|---|
| min. lichte Weite [mm]: | b1 | 11,68 (0,46") |
| max. Schon- bzw. Rollen-Ø [mm]: | d4 | 12,07 (0,475") |
| max. Bolzen-Ø [mm]: | d1 | 5,72 (0,225") |
| max. Überstand Verb.-Bolzen [mm]: | k | 2,60 (0,102") |
| Laschenstärke innen [mm]: | Si | 1,80 (0,071") |
| Laschenstärke außen [mm]: | Sa | 1,80 (0,071") |
| Laschenhöhe [mm]: | g | 22,00 (0,866") |
| Gelenkfläche [cm²]: | f | 0,89 |
| min. Bruchkraft [N]: | FB | 28.900 |
| Gewicht [kg]: | 0,030 |
